潛水軸流泵350QZB-100 工作性能表

葉片安放角度	流量			揚程H(M)	轉速(r/min)	功率P(KW)			效率π（％）	葉輪直徑
	（m³/h）		（L/S）			軸功率		電機功率
-6°	827 901 970	229.7 250.3 269.4		3.41 2.21 1.59	1450	15.31 12.54 11.12	18.5		77.2 79.2 77.2	300
-4°	878 1009 1101	243.9 280.3 305.8		3.99 2.89 1.69		18.11 14.20 11.45	22		77.2 80.3 77.2
-2°	656 757 847	260.8 305.3 333.1		3.84 2.95 2.11		20.36 15.72 12.47			77.2 80.9 77.2
0°	1006 1189 1285	279.4 330.3 356.9		6.25 4.25 2.95		22.17 16.94 13.37	30		77.2 81.2 77.2
+2°	1099 1261 1361	305.3 350.3 378.1		6.35 4.45 3.25		24.61 18.70 15.60			77.2 81.7 77.2
+4°	1201 1351 1433	333.6 375.3 398.1		6.05 4.45 3.55		25.62 20.16 17.94			77.2 81.2 77.2

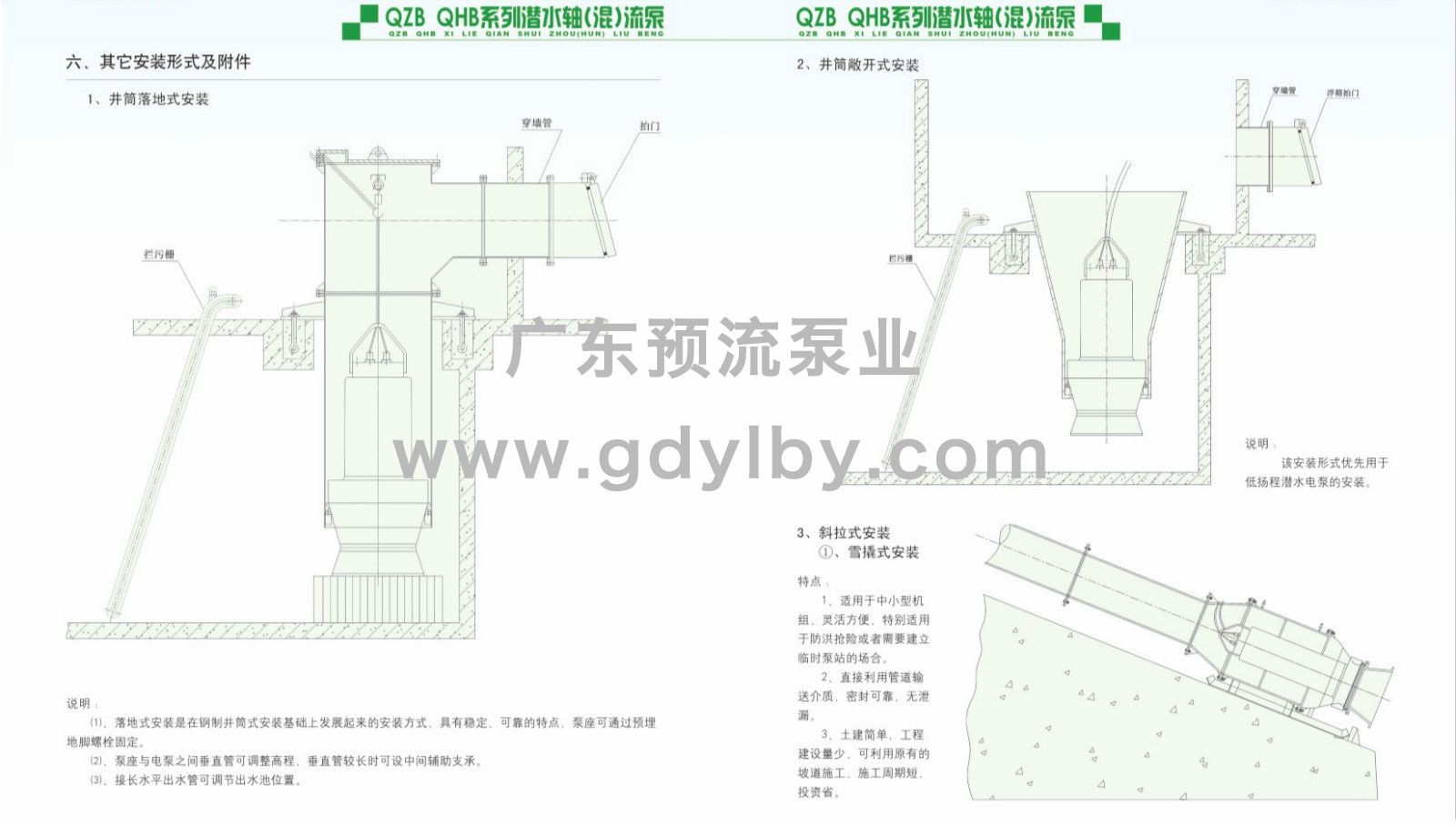

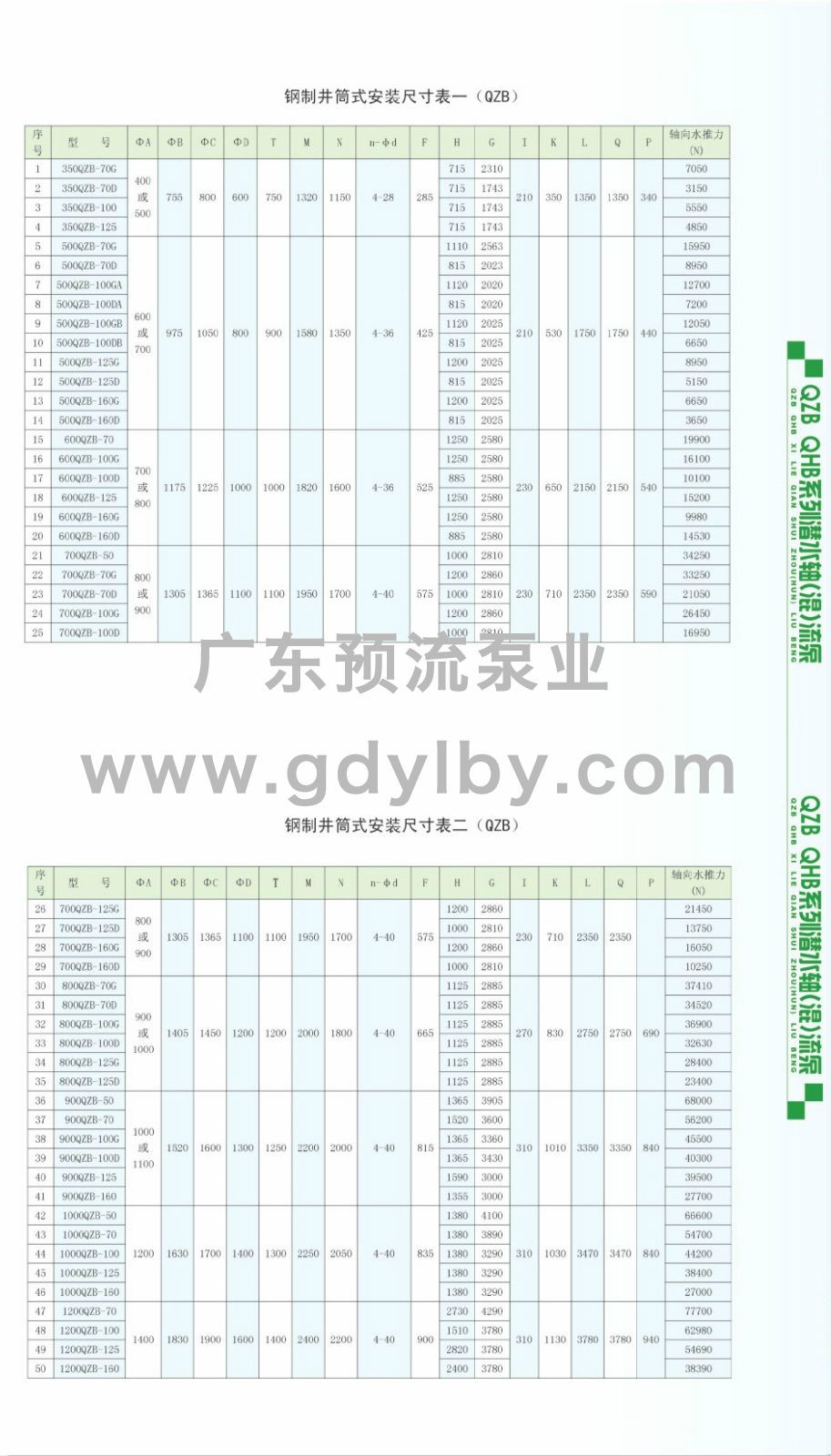

安裝形式及尺寸：

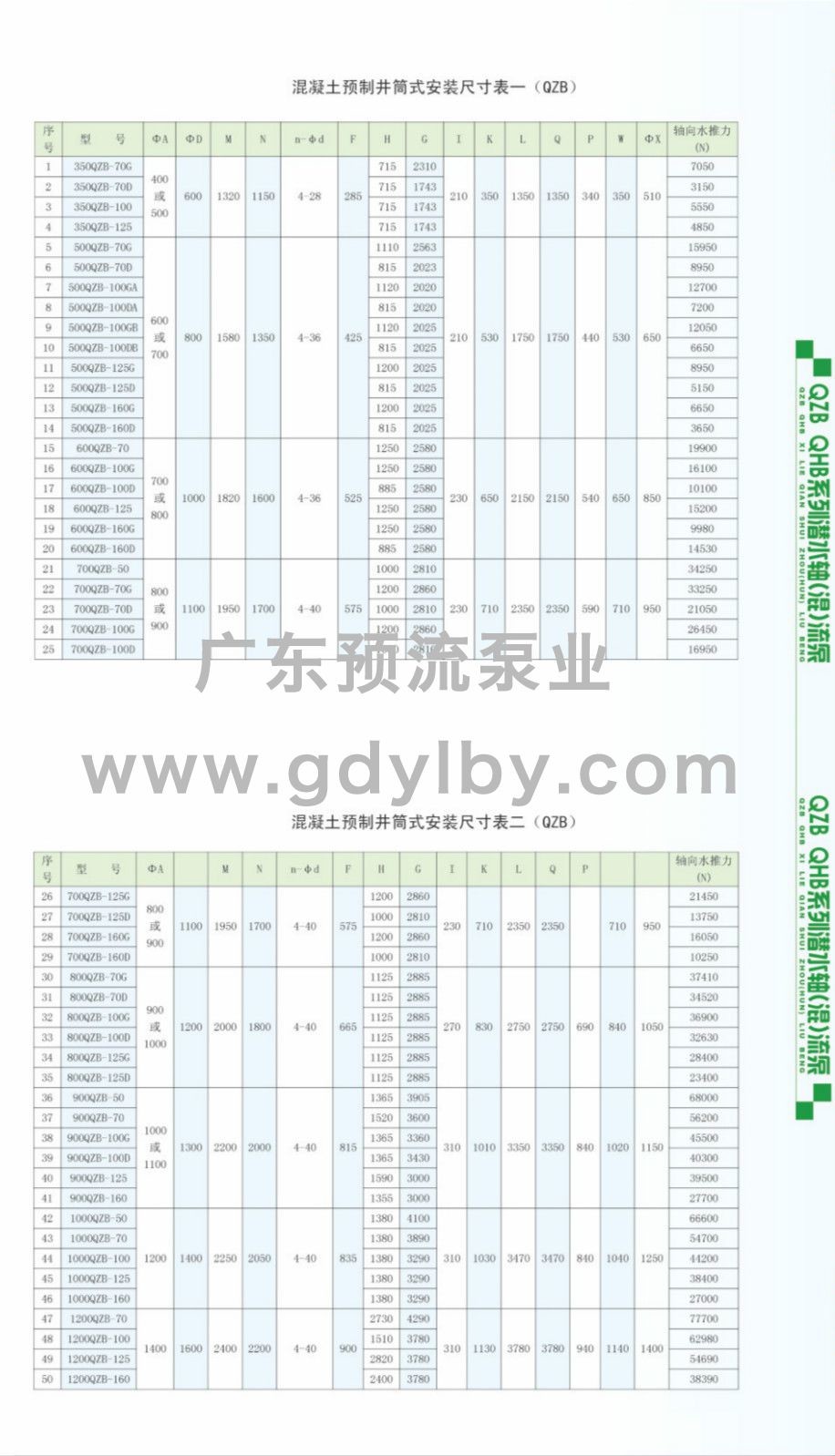

 較小的QZB系列潛水軸流泵、QHB系列潛水混流泵采用開敞式進水，安裝形式為井筒彎管式安裝，鋼制井筒式安裝，混凝土預制井筒式安裝。井筒彎管式安裝，鋼制井筒式安裝由本公司提供整套井筒，混凝土預制井筒式安裝由本公司提供安裝底座（含防轉裝置）井蓋。

安裝時，將潛水軸流泵（潛水混流泵）吊入井筒著底為止，導葉上的斜面與支座斜面配合卡位，止水橡皮（o形圈）起密封作用。

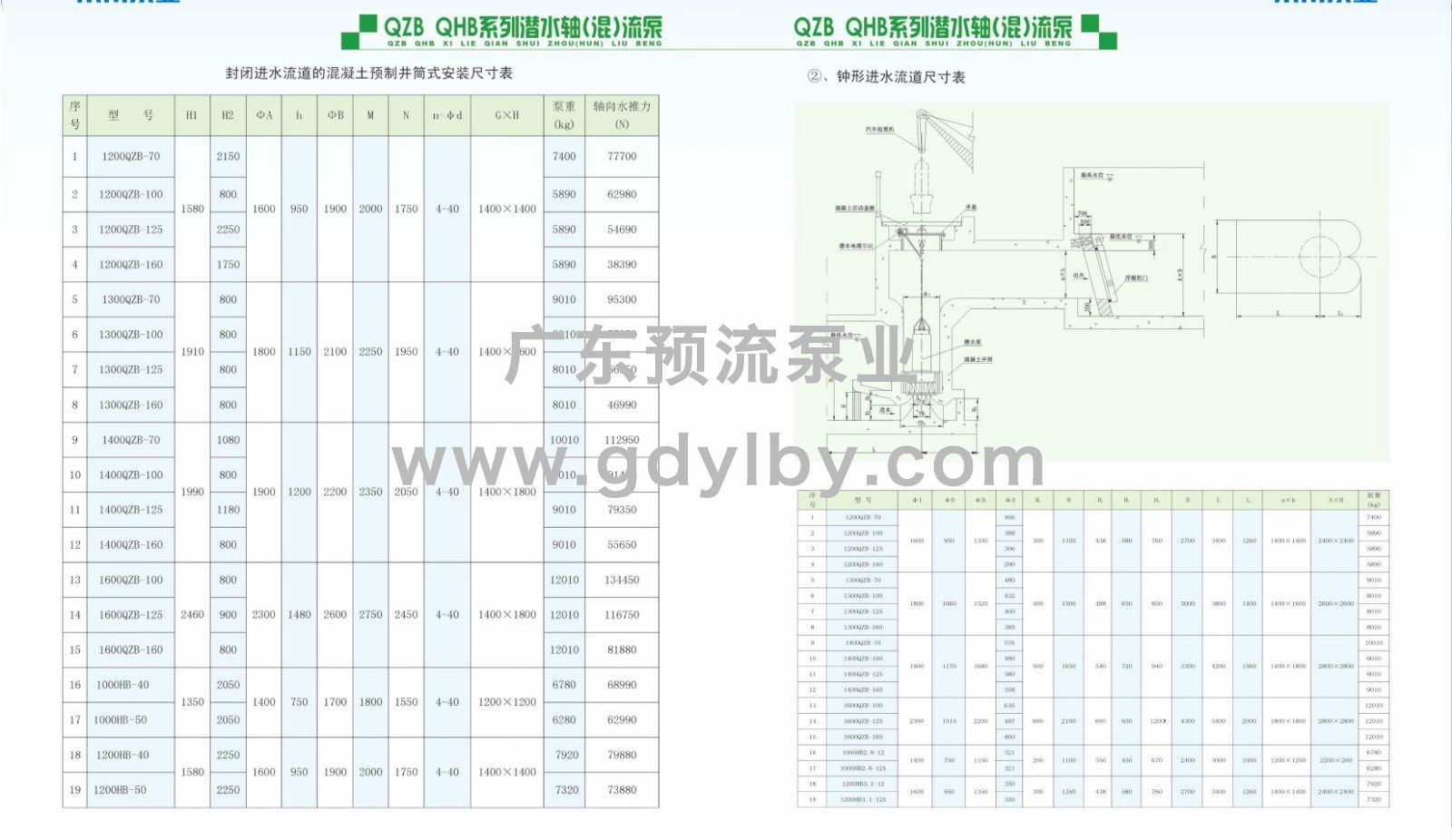

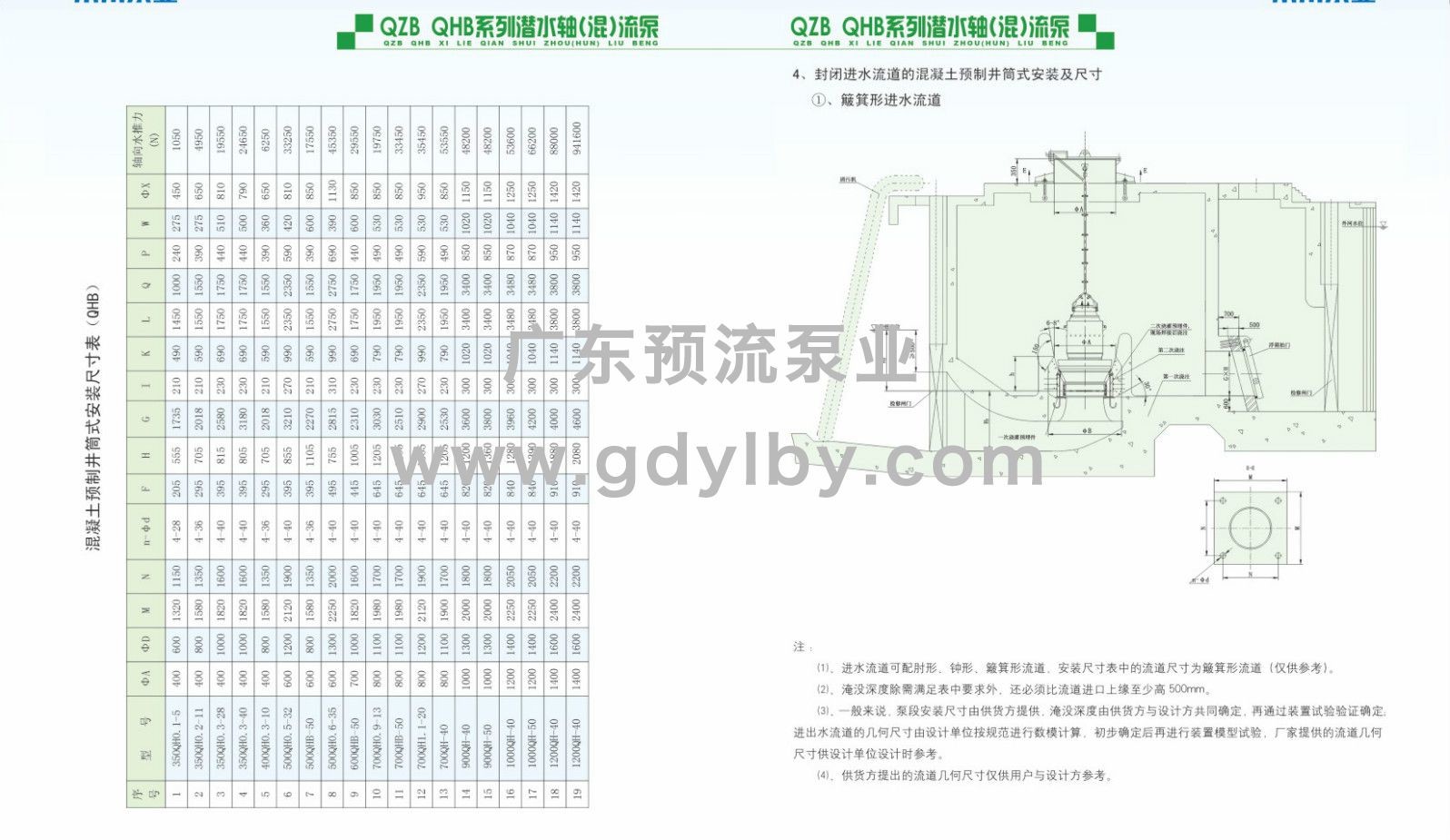

較大的潛水泵（葉輪直徑一般在1米以上），采用帶封閉進水流道的安裝形式。

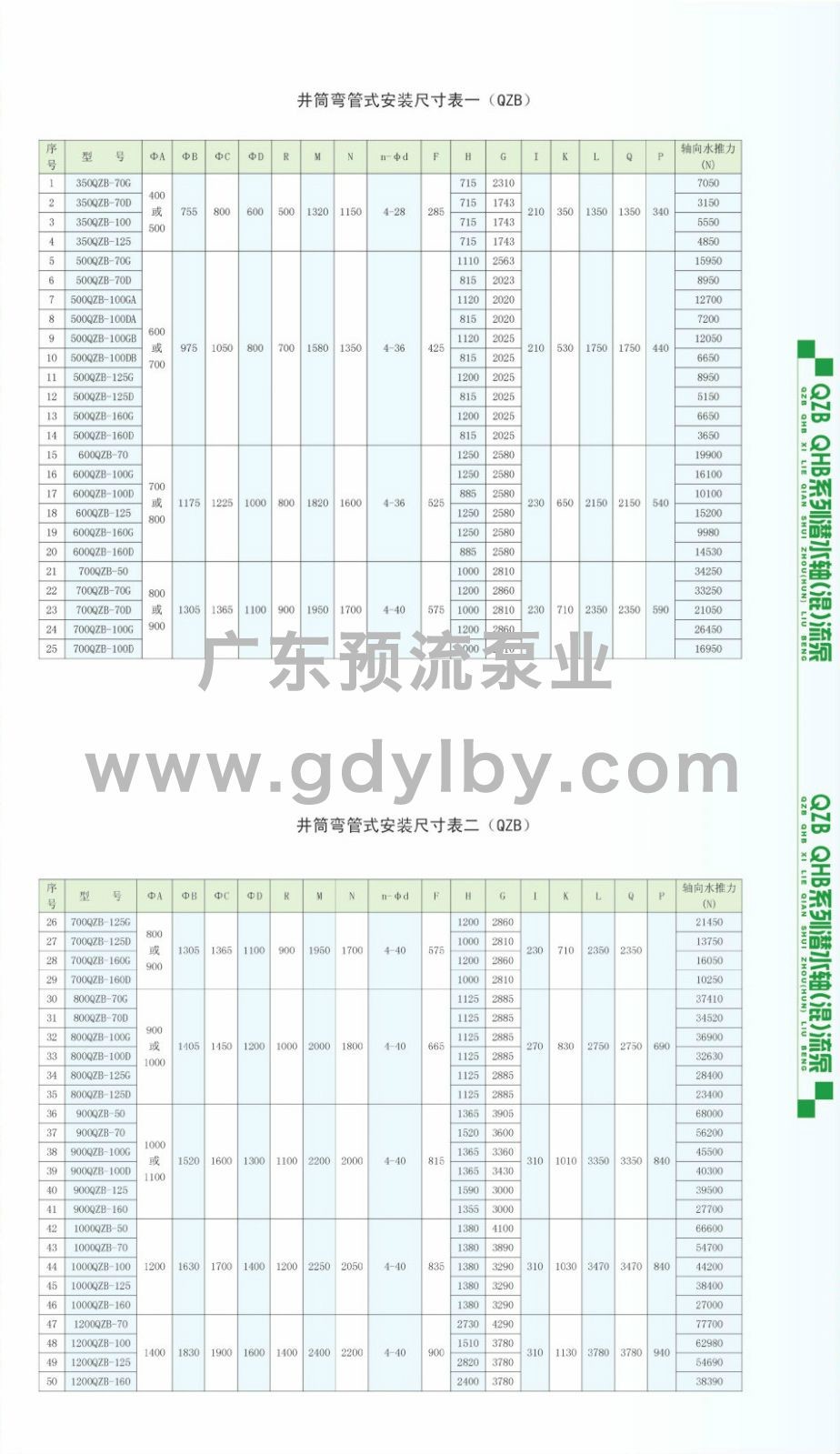

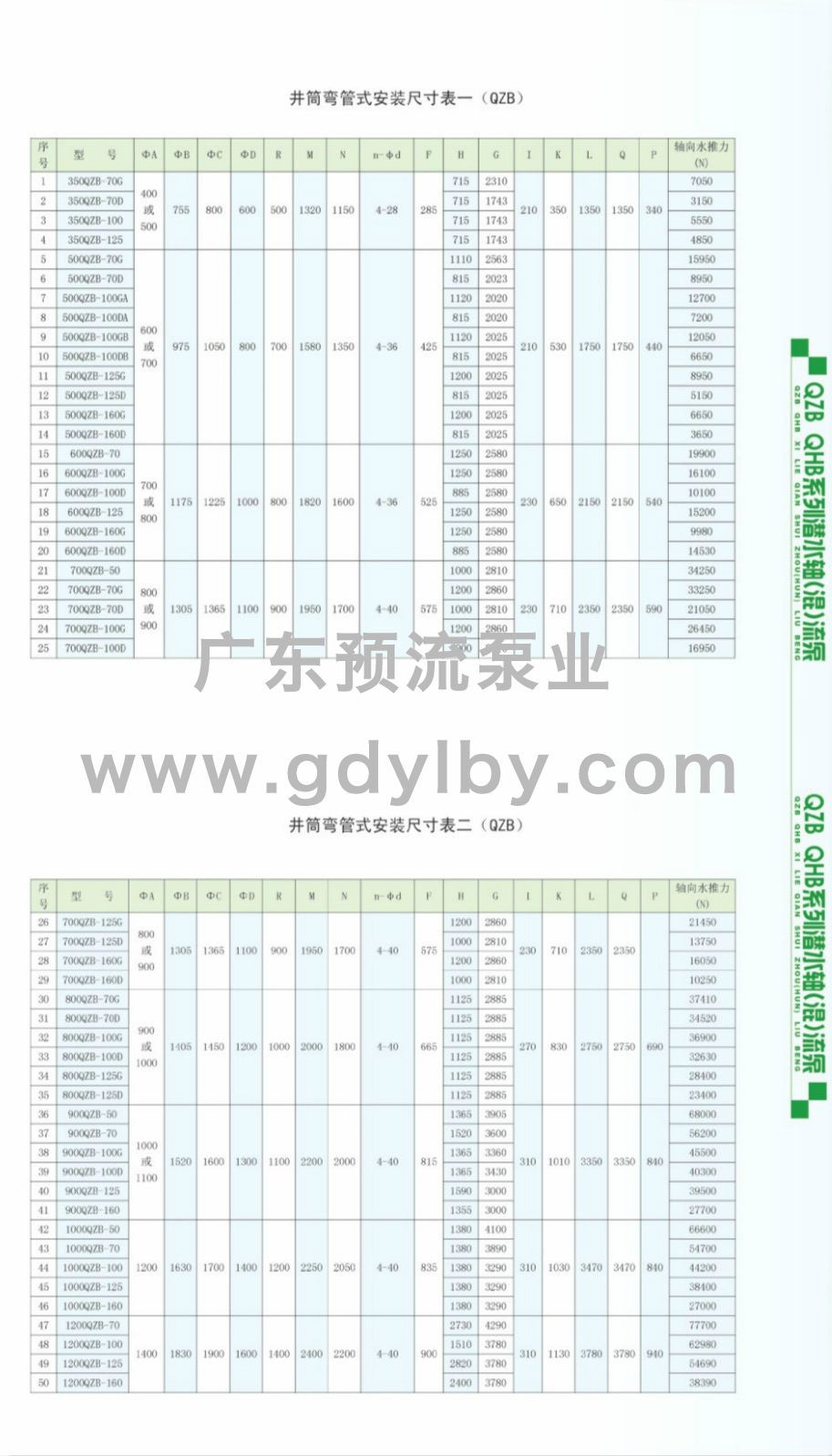

1. 井筒彎管式安裝及尺寸注：

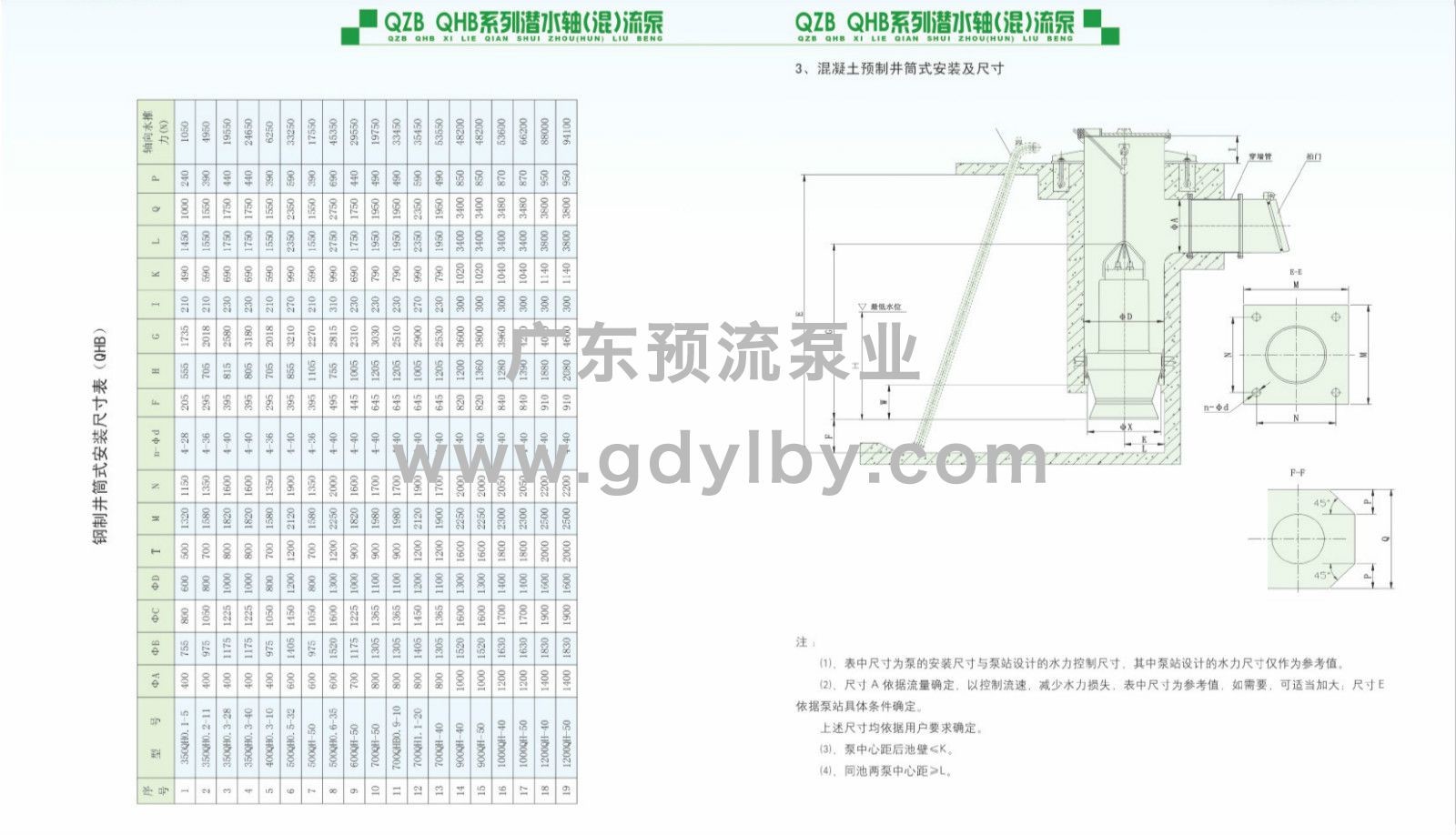

（1）表中尺寸為泵的安裝尺寸與泵站設計的水利控制尺寸，其中泵站設計的水利尺寸僅作為參考值。
（2）尺寸A依據流量確定，以控制流速，減少水利損失，表中尺寸為參考值，如需要，可適當加大：尺寸E,J依據泵站具體條件確定；尺寸R為最小參考尺寸，如條件許可，可適當加大。
以上尺寸依據用戶要求確定。

（3）泵中心距后池壁≤K。
（4）同吃兩泵中心距≥L。

進水池設計中需要注意的問題：
1. 使進水池內流動接近于自然流動，流動能使各泵平均吸入。
2. 潛水軸流泵（潛水混流泵）的配置，流入口的位置進水池形狀的設計應不引起旋回流。
3. 進入進水池入口的流速要慢，其值約在0.7m/s以下。另外，位于進水池的水泵吸入口附近的流速以及在0.3m/s以下為宜。
4. 流道不能突然擴大，不能急劇改變方向。
5. 相對于泵的流量，進水池的設計尺寸不能太大，也不能太小。
6. 要避免在一臺泵的上流處設計另一臺泵。
7. 要有足夠的淹沒深度，以避免產生空氣吸入渦。
8. 降低進水管道的底面，使進水管道平滑地與進水池連接，同時，進水池中的進水管，回水管的管端應沒入水中，這樣有利平緩放水，這樣，從進水管路流入的水不會卷入空氣流進進水池內。
9. 為了防止旋渦的發生，應裝設適當?shù)姆佬郎u和間隔壁。

訂貨須知
（1）在合同中應當注明準確的產品型號和產品名稱，安裝形式，和性能參數（流量-揚程-使用功率）與使用電壓等（380V.660V.6KV.10KV）。
（2）控制柜應注明其啟動方式，（直接啟動，自耦降壓啟動，可控軟起動），液位控制方式，浮球，變松數顯液位，超聲波液位，安裝形式（戶外型，戶內型）
（3）在供貨范圍中需要由用戶確定尺寸應尺寸及時提供，同時用戶應提供設備安裝施工圖。
（4）本公司潛水軸流泵、潛水混流泵、電纜線正常供貨長度為10m，諾用戶有特殊要求，請于注明。
（5）如有其他特殊要求，簽訂合同請與本公司的業務人員，技術部門聯系。
