QZB|QHB|HQB潛水軸（混）流泵

潛水軸流泵性能參數與型譜350QZB-70G

葉片安放角度	流量			揚程H(M)	轉速(r/min)	功率P(KW)			效率π（％）	葉輪直徑
葉片安放角度	（m³/h）		（L/S）	揚程H(M)	轉速(r/min)	軸功率		電機功率	效率π（％）	葉輪直徑
-2°	677 833 905	187.9 231.3 251.3		7.67 4.97 3.58	1470	19.6 15.6 13.0	22		72.2 72.2 67.7	300
0°	744 974 1103	215.0 270.4 306.3		8.98 6.50 3.80		27.7 22.0 16.7	30		68.2 78.2 68.2
+2°	984 1136 1271	273.3 315.4 352.9		8.64 6.64 4.75		30.5 26.2 21.8	30		75.9 78.2 75.2
+4°	1185 1325 1449	329.2 367.9 402.5		8.03 6.50 5.11		34.0 30.0 26.8	37		76.2 78.2 75.2

安裝形式及尺寸：

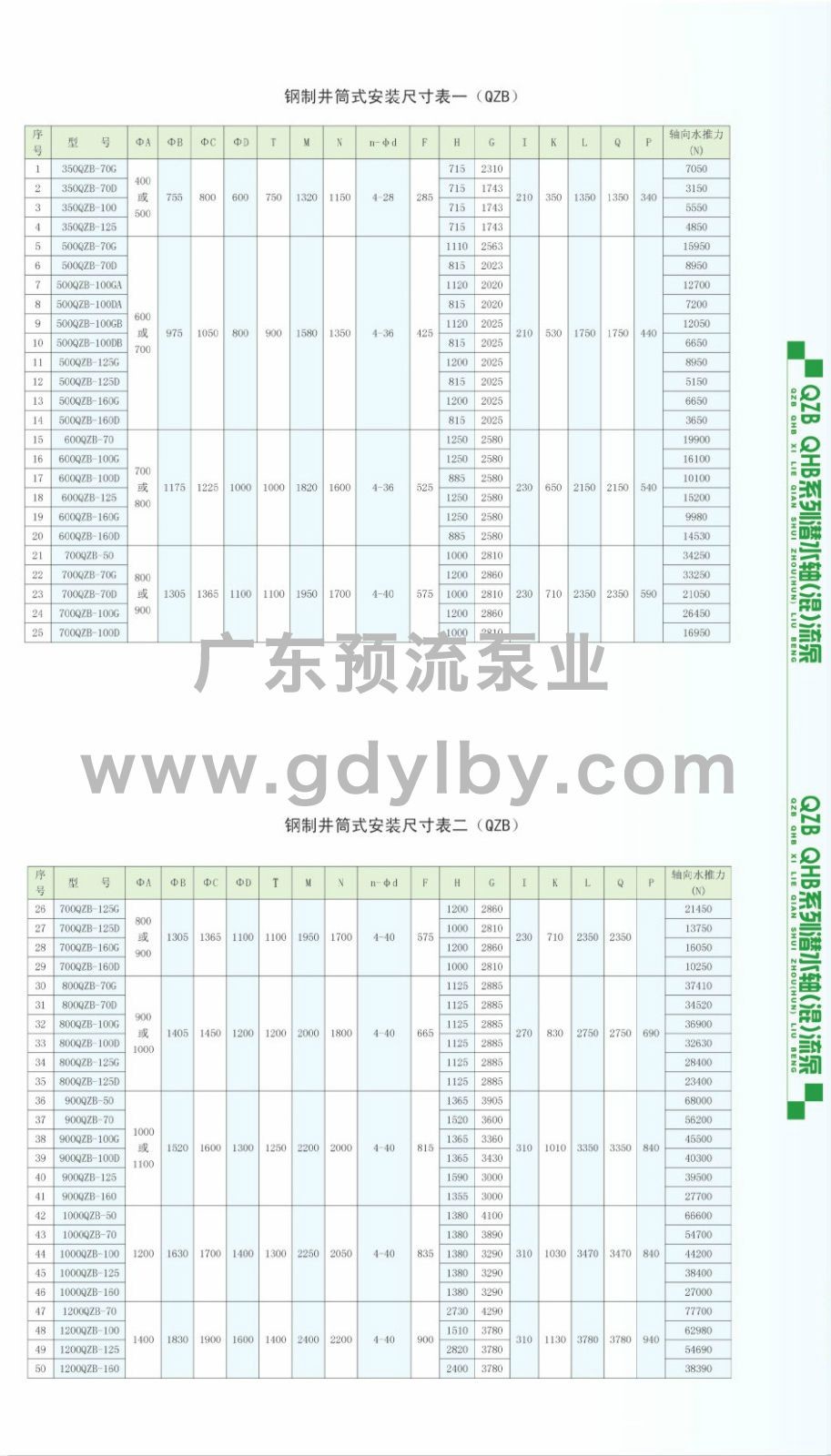

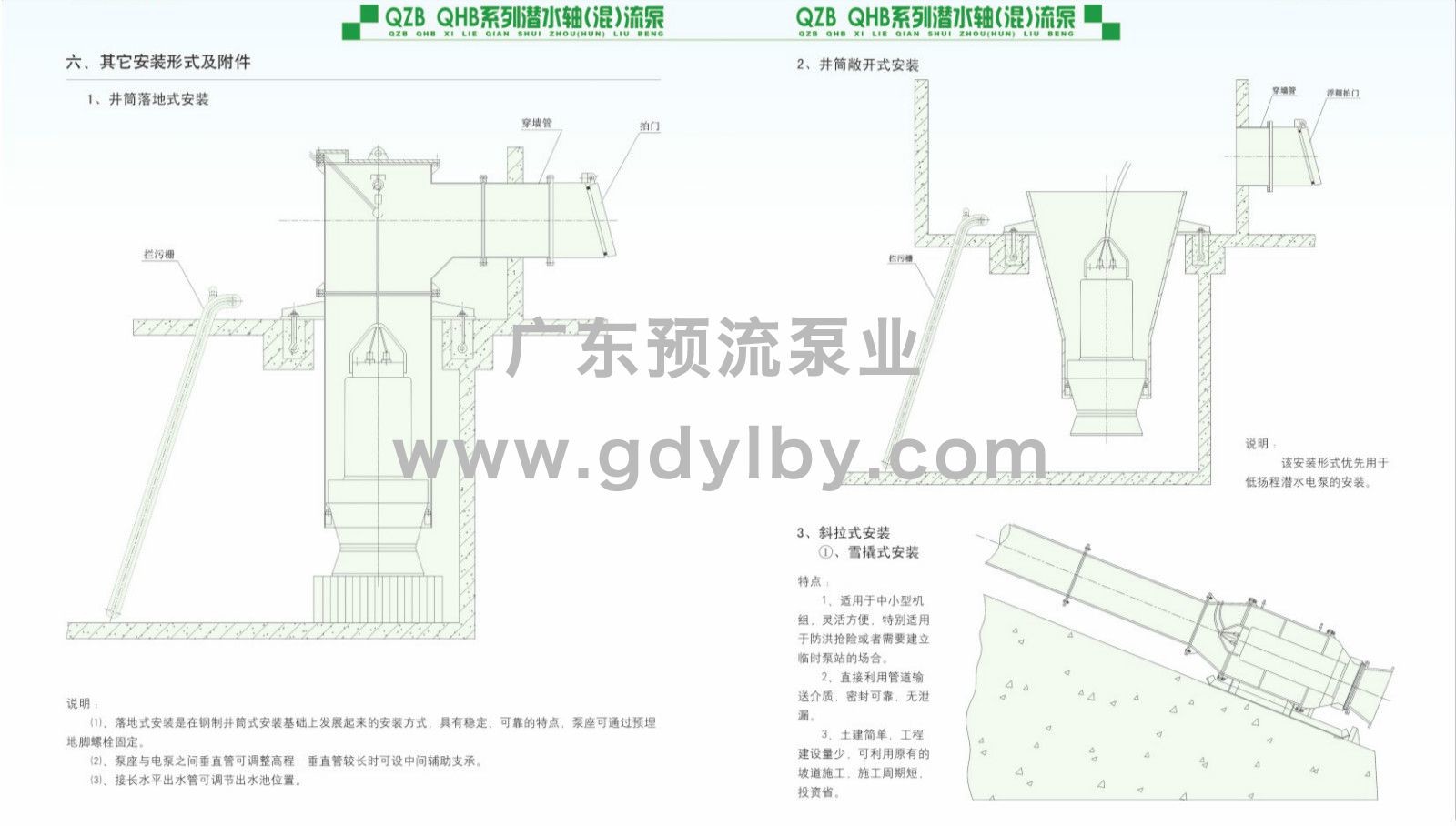

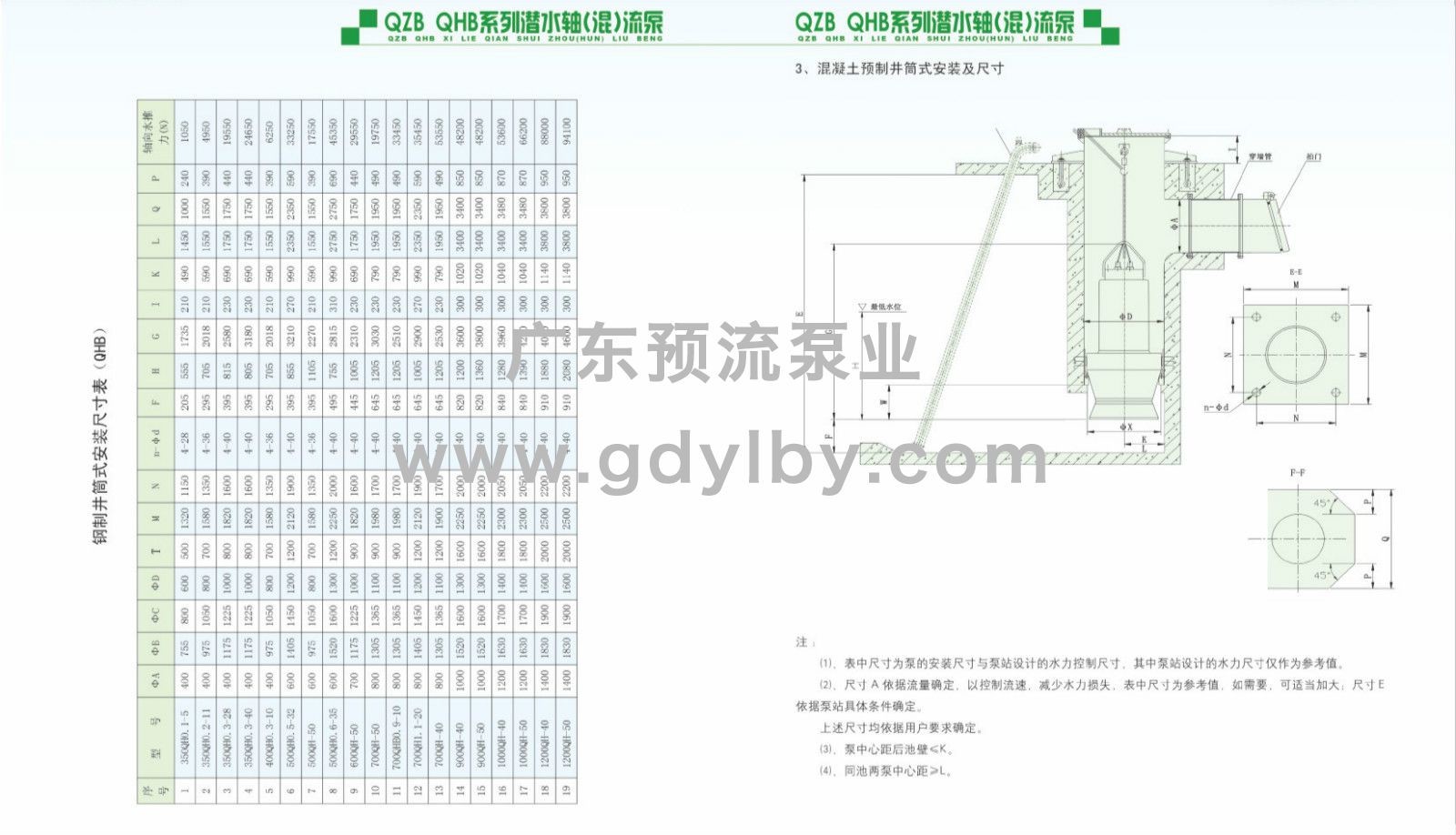

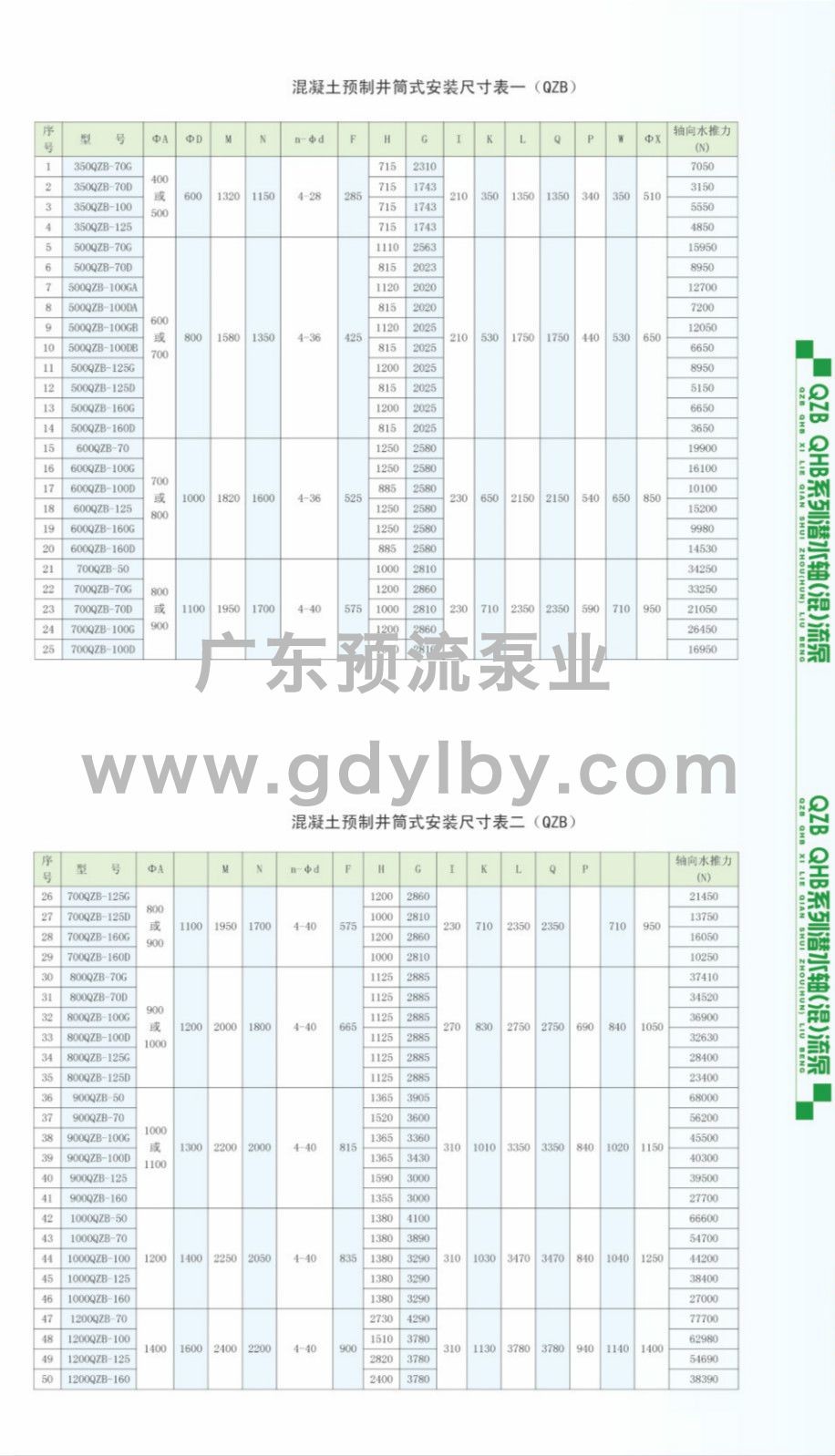

較小的QZB系列潛水軸流泵、QHB系列潛水混流泵采用開敞式進水，安裝形式為井筒彎管式安裝，鋼制井筒式安裝，混凝土預制井筒式安裝。井筒彎管式安裝，鋼制井筒式安裝由本公司提供整套井筒，混凝土預制井筒式安裝由本公司提供安裝底座（含防轉裝置）井蓋。

安裝時，將潛水軸流泵（潛水混流泵）吊入井筒著底為止，導葉上的斜面與支座斜面配合卡位，止水橡皮（o形圈）起密封作用。

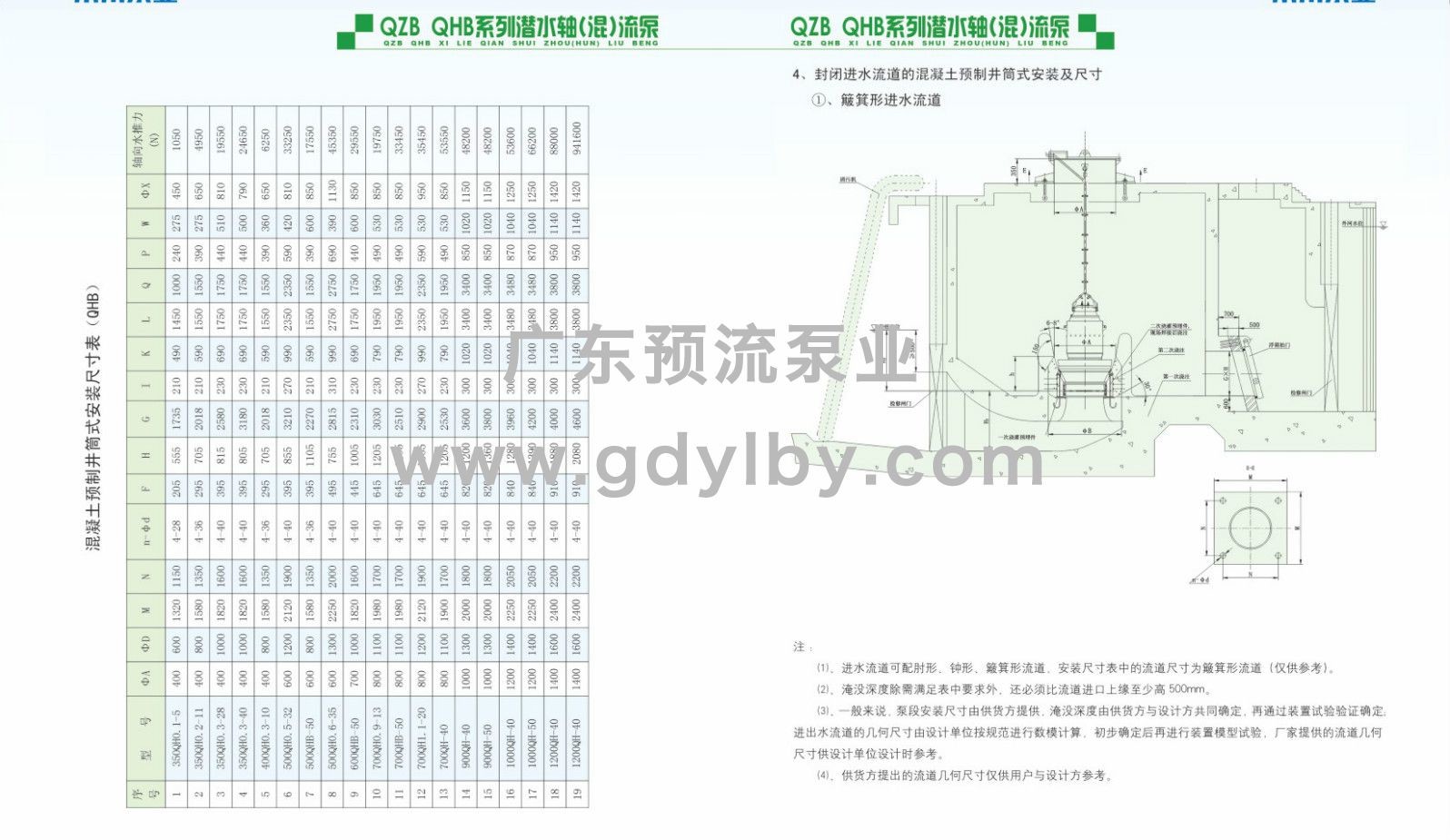

較大的潛水泵（葉輪直徑一般在1米以上），采用帶封閉進水流道的安裝形式。

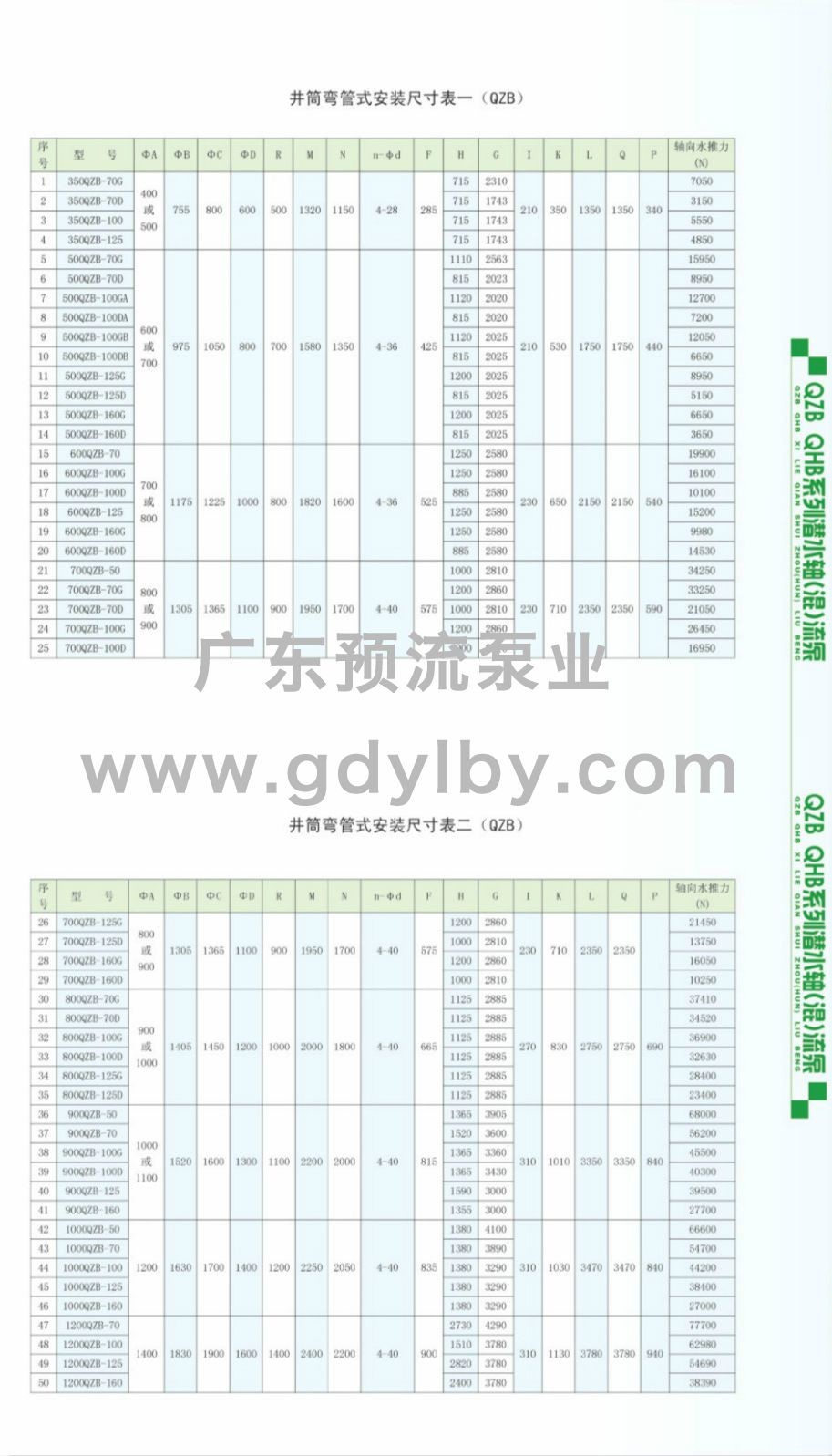

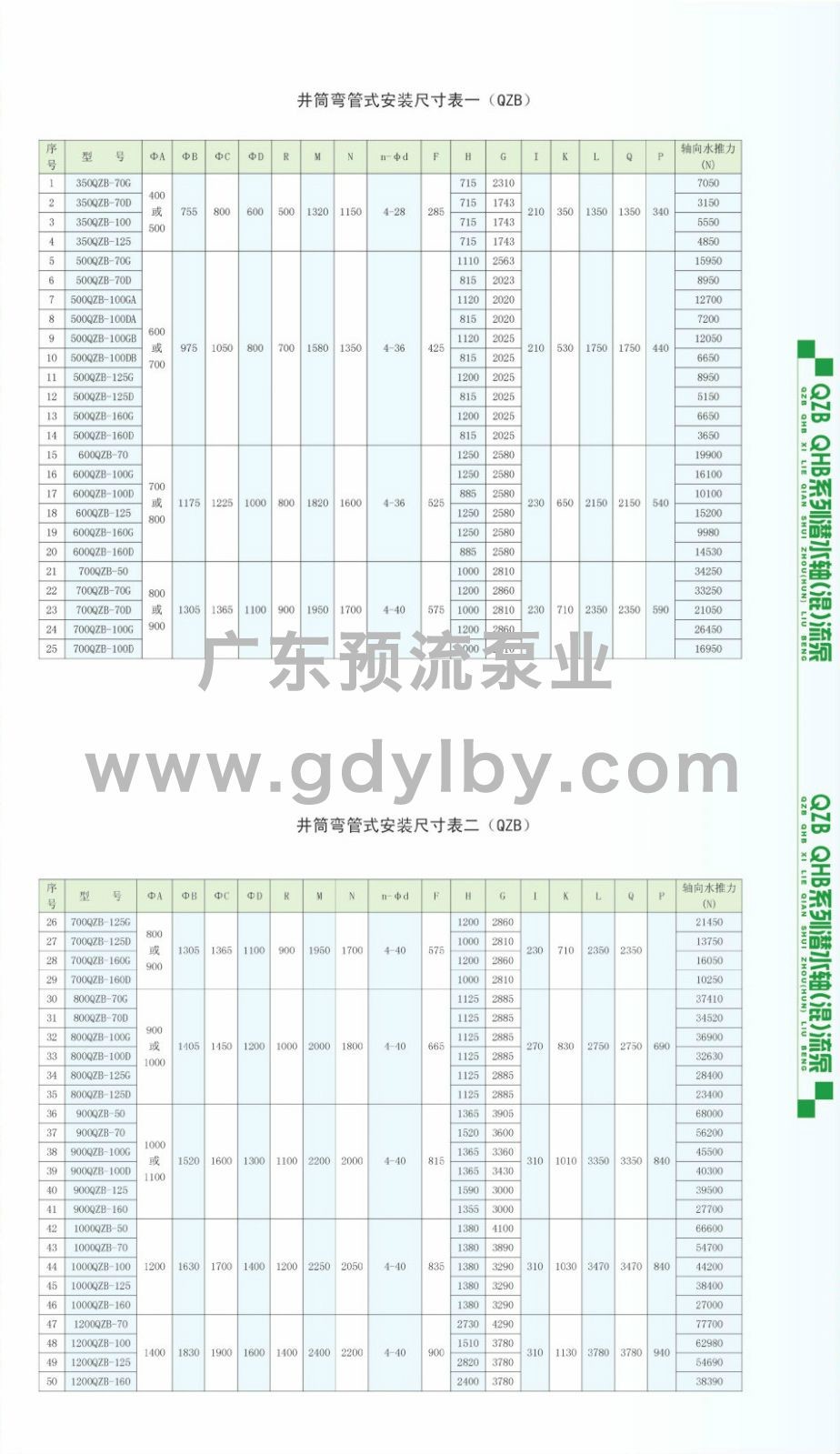

1. 井筒彎管式安裝及尺寸注：
（1）表中尺寸為泵的安裝尺寸與泵站設計的水利控制尺寸，其中泵站設計的水利尺寸僅作為參考值。
（2）尺寸A依據流量確定，以控制流速，減少水利損失，表中尺寸為參考值，如需要，可適當加大：尺寸E,J依據泵站具體條件確定；尺寸R為最小參考尺寸，如條件許可，可適當加大。
以上尺寸依據用戶要求確定。

（3）泵中心距后池壁≤K。
（4）同吃兩泵中心距≥L。

進水池設計中需要注意的問題：
1. 使進水池內流動接近于自然流動，流動能使各泵平均吸入。
2. 潛水軸流泵（潛水混流泵）的配置，流入口的位置進水池形狀的設計應不引起旋回流。
3. 進入進水池入口的流速要慢，其值約在0.7m/s以下。另外，位于進水池的水泵吸入口附近的流速以及在0.3m/s以下為宜。
4. 流道不能突然擴大，不能急劇改變方向。
5. 相對于泵的流量，進水池的設計尺寸不能太大，也不能太小。
6. 要避免在一臺泵的上流處設計另一臺泵。
7. 要有足夠的淹沒深度，以避免產生空氣吸入渦。
8. 降低進水管道的底面，使進水管道平滑地與進水池連接，同時，進水池中的進水管，回水管的管端應沒入水中，這樣有利平緩放水，這樣，從進水管路流入的水不會卷入空氣流進進水池內。
9. 為了防止旋渦的發生，應裝設適當?shù)姆佬郎u和間隔壁。

訂貨須知
（1）在合同中應當注明準確的產品型號和產品名稱，安裝形式，和性能參數（流量-揚程-使用功率）與使用電壓等（380V.660V.6KV.10KV）。
（2）控制柜應注明其啟動方式，（直接啟動，自耦降壓啟動，可控軟起動），液位控制方式，浮球，變松數顯液位，超聲波液位，安裝形式（戶外型，戶內型）
（3）在供貨范圍中需要由用戶確定尺寸應尺寸及時提供，同時用戶應提供設備安裝施工圖。
（4）本公司潛水軸流泵、潛水混流泵、電纜線正常供貨長度為10m，諾用戶有特殊要求，請于注明。
（5）如有其他特殊要求，簽訂合同請與本公司的業務人員，技術部門聯系。

潛水軸流泵預流泵業專業生產多年，技術成熟，在廣東華南市場，服務周到，如果您需要了解詳細，可來電咨詢！
